伺服纠偏控制器EPC-A18

功能特点

1、 高性能伺服电机矢量驱动，速度响应迅速,支持直接扭矩控制,加减速,转速限制

2、 高速CPU运算，支持EPC跟边、LPC跟线、CPC对中、SPC 错位（蛇形）等多种纠偏方式

3、支持超声波传感器、光电传感器、CDD传感器、色标传感器等设备。

4、 集成设置向导和帮助系统,每个操作页均有帮助按钮,可查看简明帮助信息

5、 驱动器带有编码器和绝对值直线位置反馈器,自适应不同机械行程,无须行程限位开关,限位位置永不漂移

6、 带有3路高速模拟量输入，可同时连接两个模拟量传感器和一路外控模拟量（例如微调位置，蛇形速度等）

7、 帯有3路光电隔离的开关量输入，可单独设置不同的功能。

8、 多重软硬件保护措施，工作稳定可靠，抗干扰能力强。针对各部件的失效有不同的失效紧急应对方案，保证24小时不间断运行

9、 灵活的安装方便

技术参数

供电电压：DC 24V〜45V，标准24V

电机驱动能力：AC 24V〜45V，10A Max

编码器供电电压：DC 15V，200mA Max

模拟最输入：3通道0〜5V，阻抗20K

传感器供电电压：DC 12V，350mA Max

纠偏响应时间：0.5毫秒

模拟置输入分辨率：12位ADC

开关量输入：3路NPN

纠偏方式：单边/线纠偏，对中纠偏，蛇形纠偏

支持传感器类型：超声波传感器，光电传感器，CCD传感器

推动器速度：1mm/s〜75mm/s可调

推动器推力：100KgF-1500Kgf，可选择

ESD防护：IEC1000-4-2，±15Kv (Air)，±8Kv (Contact)

防护等级：IP53

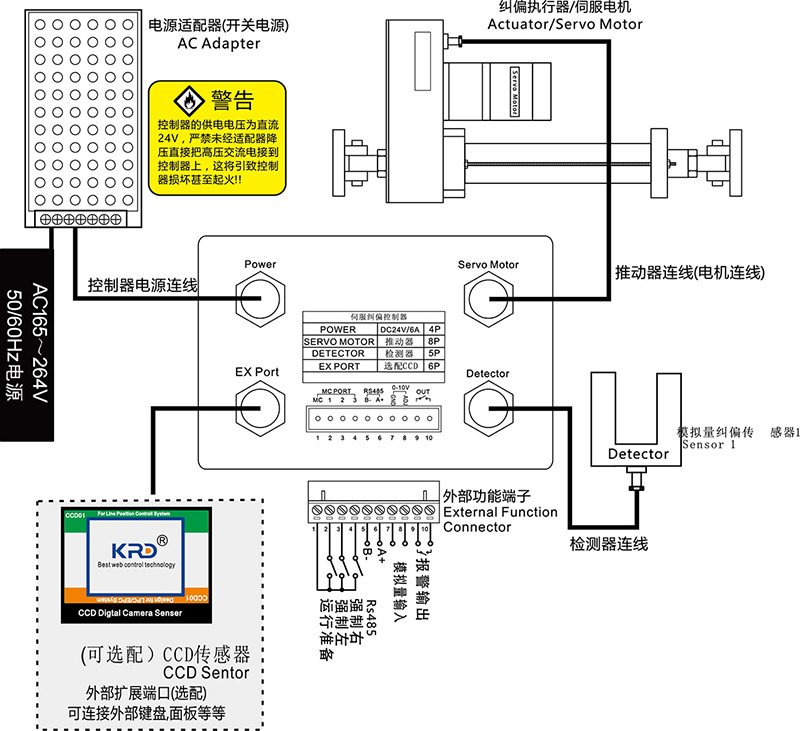

■系统布线与龟气连接图

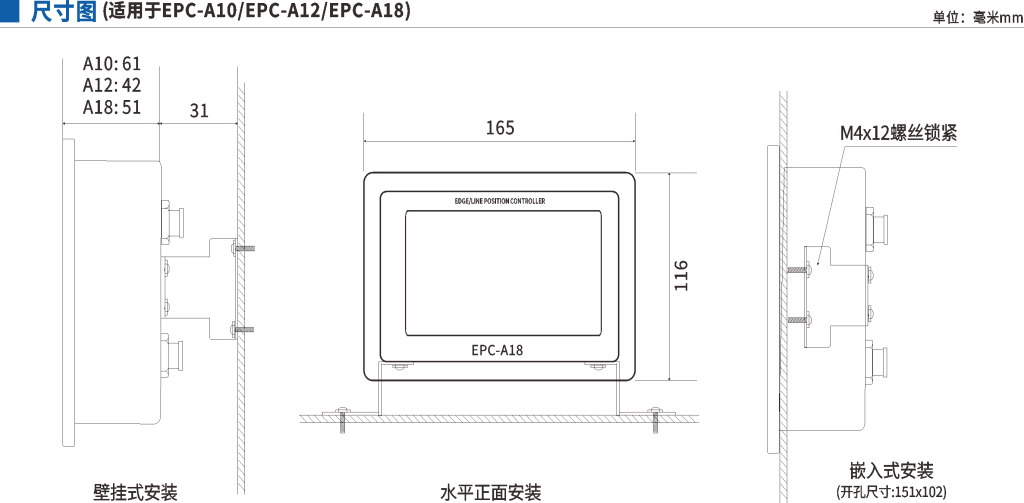

■尺寸图
